RAM

RAM

Posisi RAM di Thinkpad : Cabut baterai, lalu buka panel kotak di tengah itu pakai obeng.

Cara mencabut RAM : Tekan kedua pin RAM ke arah samping secara bersamaan (lihat arah panah di gambar).

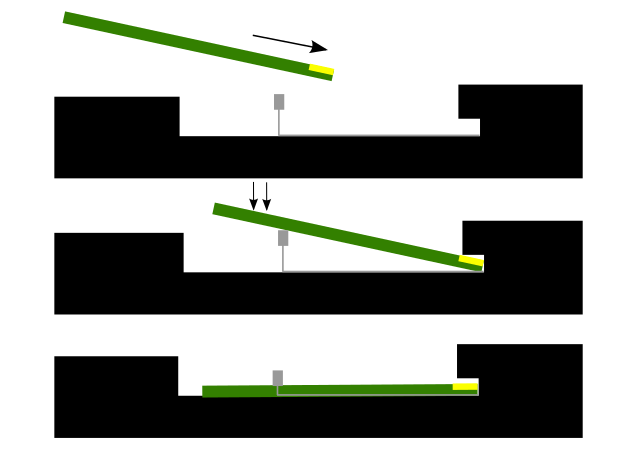

Cara memasang RAM : (1) Masukkan RAMnya, pastikan pin-nya sudah masuk keseluruhan. (2) Pada tahap ini, RAM ada dalam posisi miring, tekan bagian ujung hingga posisinya lurus. (3) Ketika ditekan pin ram —seperti yang terlihat pada gambar sebelumnya — akan menahan posisi RAM agar tetap lurus.

RAM DDR3 SODIMM

Jika RAM bermasalah, biasanya muncul bluescreen IRQL NOT LESS OR EQUAL atau MEMORY MANAGEMENT. Untuk memastikan kesehatan RAM, kita bisa menggunakan Windows Memory Diagnostic.

Klik start menu, cari “windows memory diagnostic”

Klik “restart now and check for problems”

Proses pengecekan

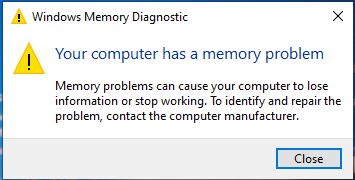

Laporan hasil pengecekan, jika RAMnya ada masalah

Solusinya, saya ganti RAM. Di kwitansi tertulis “Sodim 4GB PC3L-12800 (Micron) : Rp 235.000”

Sodim?

Penulis kwitansinya typo, maksudnya SODIMM : Small Outline DIMM. RAM bertipe DIMM yang ukurannya kurang lebih setengah kali lebih kecil.

DIMM (atas) vs SODIMM (bawah). DIMM biasa untuk PC, SODIMM biasa untuk laptop.

DIMM?

Dual in-line memory module. Teknologi RAM pengembangan dari SIMM (single in-line memory module). Bedanya? DIMM itu ada pin “side A” dan “side B” seperti kaset, sementara SIMM tidak ada, hanya satu sisi saja.

DIMM seperti kaset, kedua sisi pada pitanya bisa diisikan data. SIMM seperti CD, data hanya disimpan dalam satu sisinya saja.

“PC3”-L?

PC3 itu maksudnya DDR3.

DDR?

Kependekan dari DDR SDRAM : double data rate SDRAM. DDR SDRAM adalah teknologi pengembangan dari SDRAM. Pada SDRAM biasa, data transfer terjadi setiap sinyal naik pada clock. Pada DDR SDRAM, data transfer terjadi setiap sinyal naik dan sinyal turun pada clock.[ Jadi, kecepatan transfernya bisa dua kali lipat.

SDRAM?

Synchronous DRAM. DRAM yang dikendalikan dengan clock eksternal. Berbeda dengan Asynchronous DRAM. Saat ini, Synchronous DRAM lebih banyak digunakan daripada Ansychronous DRAM.

DRAM?

Dynamic RAM. RAM yang biasa kita kenal itu sebenarnya Dynamic RAM. Sebenarnya, ada lagi tipe RAM yang lain, yaitu Static RAM. Static RAM itu lebih cepat dan lebih mahal dari Dynamic RAM, biasanya ada menempel di dalam CPU.

Perbedaan DRAM dan SRAM : data di DRAM bisa “menguap”, karena listriknya hilang perlahan (datanya disimpan di kapasitor, muatan listrik di kapasitor bisa keluar perlahan). Oleh karena itu, data pada DRAM perlu “diisi ulang” (memory refresh) rutin agar tidak hilang. Berbeda dengan SRAM, datanya tidak “menguap”, jadi tidak perlu proses memory refresh.

DDR3?

Nomor versi biasa aja. Dari DDR, DDR2, DDR3, DDR4, DDR5. Menurut sumber ini : DDR3 rilis 2007. DDR4 rilis 2014. Waktu DDR4 rilis, masih banyak yang betah pakai DDR3, hingga akhirnya CPU Intel / AMD yang baru mewajibkan pakai DDR4. Baru pada 2017, akhirnya DDR4 ramai digunakan. DDR5 rilis 2020, masih jarang sekali digunakan sekarang.

Makin tinggi versinya, makin cepat, makin hemat energi. Menurut sumber ini

DDR2 : 200-400 MHz, 1.8V, 400-1066 MT/s
DDR3 : 400-1066 MHz, 1.5V, 800-2133 MT/s
DDR4 : 1066-1600 MHz, 1.2V, 1600-3200MT/s

MT/s itu “mega transfer per second”, jumlah transfer data tiap detiknya.

PC3 itu maksudnya DDR3? Lah, apa bedanya PC dan DDR?

PC itu dokumen standar untuk membuat DDR. Kenapa perlu standar? Setiap pabrik sebenarnya bisa buat DDR-nya sendiri-sendiri. Tapi, kalau semua pabrik itu “gak kompakan” buatnya, DDRnya ya bisa gak nyambung sama PC/laptopnya. Dokumen standar dibuat agar produsen DDR dan produsen PC/laptop bisa kompakan, buat RAM yang kompatibel.

Apa kepanjangan PC di PC3?

Menurut sumber ini : tidak ada yang tau. Dokumen PC awalnya pertama kali dibuat oleh Intel. Berikut kutipan dalam dokumennya.

The objective of this document is to define a new Synchonous DRAM specification (PC SDRAM). It should be easy to design and manufacture and highly cost optimized for the mainstream volume desktop Intel architecture PCs.

Dalam dokumen ini, tidak dijelaskan apa sebenarnya kepanjangan dari PC.

PC3-”L”?

PC3 itu membutuhkan tegangan 1.50 V, PC3-L itu versi “low-voltage”nya, 1.35 V.

PC3L-”12800”?

Kode angka di sebelah PC itu maksudnya 12800 MB/s (bandwith maksimum secara teori).

PC3L-12800 (“Micron”)?

Micron itu merek RAMnya. Asal Amerika. Perusahaannya berdiri sejak 1978, sudah fokus membuat DRAM sejak awal.

Sodim 4GB PC3L-12800 (Micron)?

SODIMM : DIMM versi kecilnya, maksudnya RAM laptop.
DIMM : Dual inline memory module. Pin RAMnya itu ada dua sisi, dua duanya terpakai.
PC3L : PC3 itu DDR3. L itu “low voltage”
DDR3 : Double data rate generasi 3 (yang paling baru sekarang itu generasi 5 : DDR5). Double data rate itu maksudnya transfer data bisa terjadi ketika sinyal naik dan sinyal turun pada clock. Dulunya, hanya bisa transfer ketika sinyal clock naik.
12800 : 12800 MB/s
Micron : Mereknya
