Bootloop

Bootloop

Part 1

Pagi ini ada laporan “hp rusak”. Layarnya stuck di fastboot.

Tahan tombol power + volume up untuk masuk ke menu reset. Setelah ditekan, akhirnya berhasil keluar dari fastboot. Tapi, sekarang terjebak di bootloop. Terpaksa cabut baterai supaya bisa mati.

Kiri : Baterai tercabut. Kanan : Baterai terpasang.

Kesimpulan Part 1 : Awalnya stuck di fastboot, akhirnya stuck di bootloop. HP berhasil dimatikan dengan cara cabut baterai.

---

Part 2

Coba flash, bagaimana? Download MiFlash langsung dari web resminya. Instal drivernya secara manual (device manager → action → add legacy hardware → masukkan file .infnya).

Lalu, download ROMnya. Oh iya, saya tidak tahu ini hp versinya apa. Untung ketemu tutorialnya. Ketika hp dalam keadaan fastboot, sambungkan ke laptop. Cari fastboot.exe di folder MiFlash, lalu buka command prompt di folder itu. Masukkan command : ./fastboot.exe getvar product

Ketemu, muncul teks “santoni” di command-prompt, codename-nya Redmi 4x.

Langkah selanjutnya, download ROM untuk Redmi 4x. Kali ini juga di website resminya. 1.7 GB, ekstensi tgz.

Cari yang “Redmi 4x”, cari yang “global stable”.

Selesai, ekstrak. Lalu buka MiFlash-nya. Pilih folder tempat ROMnya diekstrak, klik flash. Error. “Critical partition flashing is not allowed”. Nah loh.

Kesimpulan part 2 : Coba flashing. Download MiFlash, download driver, download ROM 1.7 GB. Error! Critical partition flashing is not allowed.

---

Part 3

Setelah dibaca-baca, ternyata devicenya belum diunlock. Proses unlocknya membutuhkan mi account. Karena saya tidak tahu akunnya, harus pakai cara lain : masuk ke mode EDL (emergency mode). Langkah pertama , instal driver Qualcomm USB QD Loader 9008. Langkah kedua, short pin EDL di hpnya langsung.

Cara short pin ini lumayan tricky. Pertama, cabut panel dengan melepas baut-baut di sisinya. Lalu short-kan dua pin yang ada di dekat kamera.

Cabut panel

Dua pin di dekat kamera. Short-kan ini.

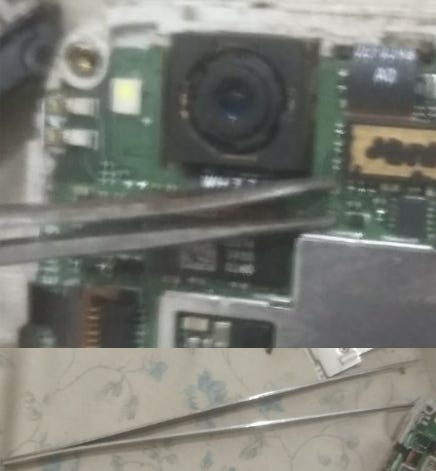

Cara short nya. Sentuh kedua pin ini menggunakan pinset.

Langkah-langkah shortnya seperti ini.

1. Buka “device manager”.

2. Pastikan hp dalam keadaan mati. Pasang kabel data ke hp.

3. Sentuh kedua pin menggunakan pinset . Pastikan benar benar menyentuh kedua pinnya.

4. Tangan kiri memegang pinset, tangan kanan menyambungkan kabel data hp ke port usb di laptop.

Jika berhasil, device managernya akan ter-refresh sendiri, dan muncul “Qualcomm HS-USB QDLoader”. Kalau sudah seperti ini, pinset boleh dilepas.

Qualcomm HS-USB QDLoader

Jika proses ini berhasil, device di MiFlash akan berubah ke COM.

Proses short ini lumayan menegangkan. Pin-nya lumayan kecil. Kalau posisinya kurang pas ketika menghubungkan kabel data ke laptop, prosesnya gagal dan harus diulang.

Berhasil masuk EDL, saatnya flashing ulang. Ternyata masih error.

Mungkin versi ROMnya agak bermasalah? Saya coba download lagi, versi ROM yang agak rendah.

Ternyata, hasilnya sama saja, error yang sama muncul.

Penasaran, apa pesan error lengkapnya? Klik menu “log”. Disini kita bisa melihat proses flashing lengkapnya, sejak awal, sampai muncul error.

Log part 1 : Belum ada masalah

1. Received hello packet

2. Send done packet

3. Send nop command

4. Get response from target : ACK

Log part 2 : Masih lancar jaya

1. Send configure command. (verbose="0" AlwaysValidate="0" ZlpAwareHost="1" MaxPayloadSizeToTargetInBytes="131072" MemoryName="emmc" SkipStorageInit="0")

2. Get response from target : ACK (MinVersionSupported="1" MemoryName="eMMC" MaxPayloadSizeFromTargetInBytes="4096" MaxPayloadSizeToTargetInBytes="131072" MaxPayloadSizeToTargetInBytesSupported="1048576" MaxXMLSizeInBytes="4096" Version="1" TargetName="8937")

Log part 3 : Error! Proses flashing gagal.

Inilah proses penyebab errornya.

Write file images\NON-HLOS.bin to partition[modem] sector 131072. write file legnth 88080384 to partition 131072

Read back verify failed at sector -401184729,num sectors 131072

Search di google. eMMC nya error.

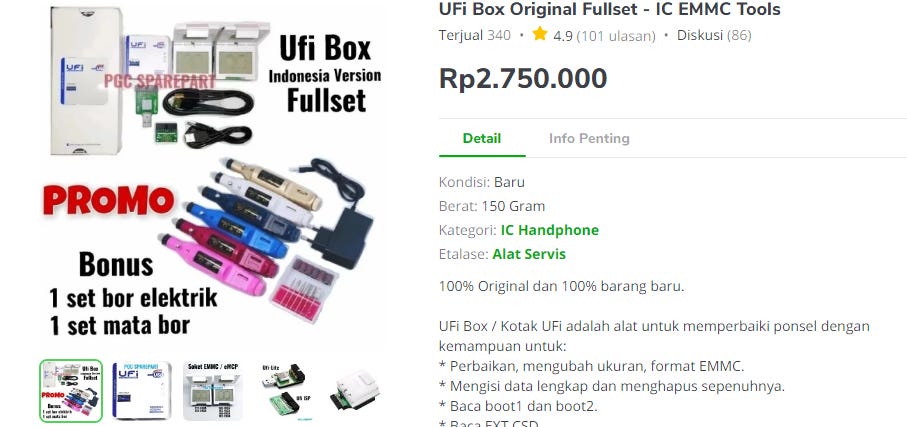

Pilihannya dua. Ganti eMMCnya, atau repair eMMCnya (pakai alat khusus tapinya).
